스프링클러 배관 행거, 내진 말단지지대 설치 기준입니다. > 2. 법령정보 및 외부 공지

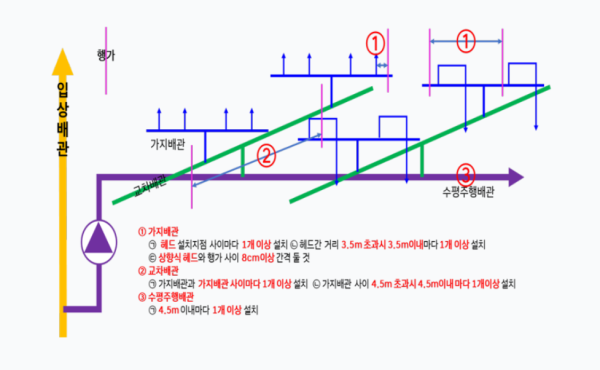

※ 스프링클러 가지배관 행거 설치 기준

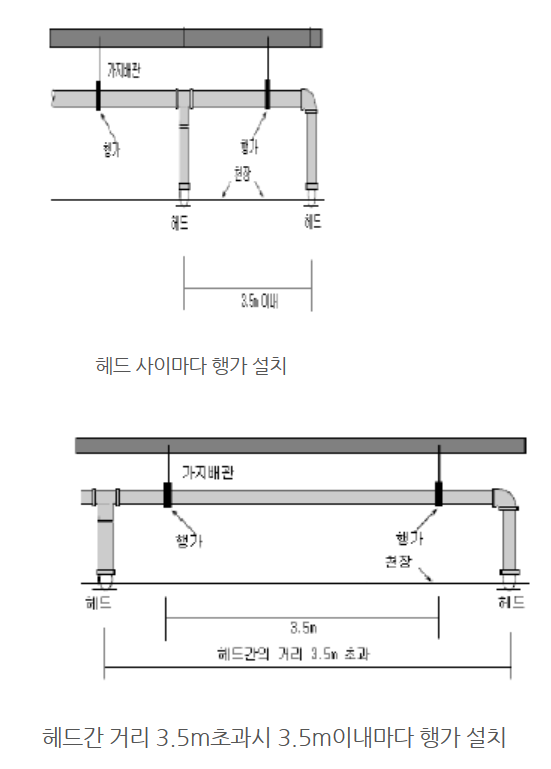

1. 가지배관
1) 헤드 설치 지점마다 행거 1개 이상 설치
2) 헤드간의 거리가 3.5m 초과시 3.5m 1개이상 추가 설치
3) 헤드와 행거는 8cm 이상 이격
2. 교차배관
1) 가지배관과 가지배관 사이 행거 1개이상 설치
가지배관 4.5m 초과시 4.5m 1개이상 추가 설치

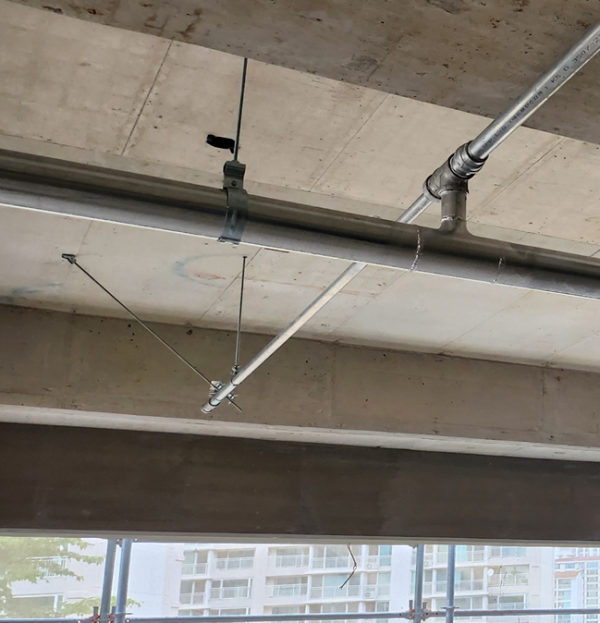

※ 스프링클러 소방내진 말단지지대 설치 기준

1. 헤드는 천장면과 최소 7.5cm 이상 이격설치(내진기준)

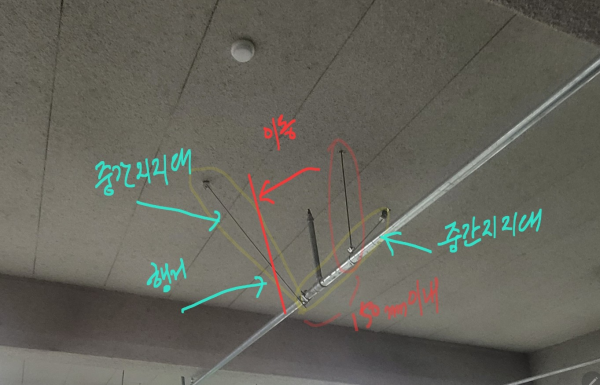

2. 내진 말단 지지대는 말단 행거에서 15cm 이내 설치하고

3. 천장면과 55cm이상시(지지대 길이 75cm 이상시) 양쪽으로 설치
4. 가지배관 길이가 13m 이상시 중간에 말단지지대 추가 설치

  (중간지지대도 행거로 부터 15cm이내 설치할것)
