공동주택 CPVC 내진버팀대 참조 사진 : LH공사 현장 (참조용)

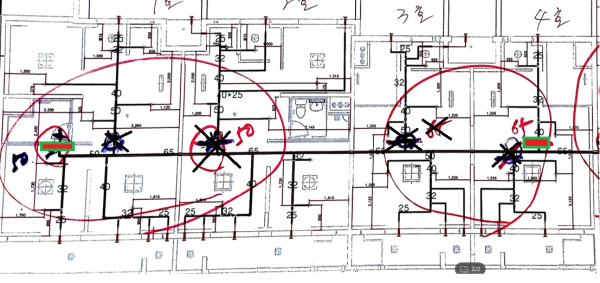

아래 사진은 복도형 아파트로
주배관에 종방향버팀대 대체 횡방향 버팀대 설치 관련 검토 도면입니다.
주배관으로 65A로 설치하여 말단부분은 40A인데 50A로 변경하고 마지막 세대 화장실로 연결된것입니다.
화장실 입구에서 40A로 변경 앵글밸브 설치했습니다.
공동주택 세대내 SP를 CPVC 배관으로 시공하고
2. 주배관을 높이 150이하로 설치하여 횡방향은 면제되고 종방향을 면제되지 않습니다.
그런데 종방향으로 설치할 수 없기에 각도를 꺽이는 부분에 횡방향으로 설치하거나 별도의 분기배관을 만들어 횡방향으로 설치합니다.
(첫번째 사진은 현장 협의시 CPVC배관에 추가로 보완하여 내진버팀대 설치를 사전 검토한 부분 참고용 입니다.
중간부분은 실제로 설치하지 않았습니다. )
1. 내진버팀대는 실제 최대한 눕히는게 가장 튼튼합니다. CPVC용 흔들림버팀대로 시공하여야 합니다.
3. 헤드 말단지지대는 설치하지 않습니다.
- 이전글가스누설경보기 설치 관련 24.10.01
- 다음글소방기술자 여러분! 여러분은 완강기를 사용하시줄 아나요? 24.09.25
댓글목록
TESLA님의 댓글
TESLA 작성일
1. 맨위 사진은 복도형 아파트로 주배관에 종방향 버팀대 설치 관련 검토 도면입니다.
주배관으로 65A에서 50A이며 말단은 마지막 세대 화장실로 연결된것입니다.
우측 첫번째 분기배관은 50A를 65A로 변경하여 종방향버팀대를 설치

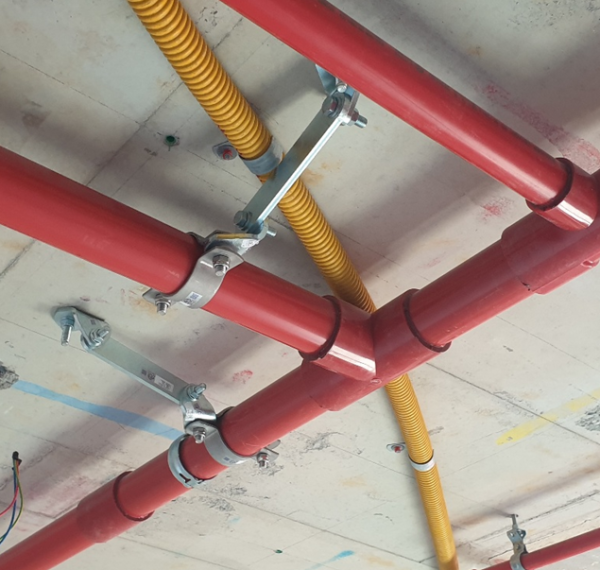

2번째 사진은 말단 50A에 엘보 설치후에 종방향 대체 횡방향 버팀대 설치
3번재 사진은 반대편에 있는 복도형아파트로 종방향버팀대 3개소 설치 대체를 횡방향 버팀대 2개소로 설치한것입니다.
