유도등 설치 기준 정리 : 입체형유도등 설치 기준 등

유도등 및 유도표지의 화재안전기술기준(NFTC 303)

1.7.1.2 "피난구유도등"이란 피난구 또는 피난경로로 사용되는 출입구를 표시하여 피난을 유도하는 등을 말한다.

1.7.1.3 "통로유도등"이란 피난통로를 안내하기 위한 유도등으로 복도통로유도등, 거실통로유도등, 계단통로유도등을 말한다.

1.7.1.4 "복도통로유도등"이란 피난통로가 되는 복도에 설치하는 통로유도등으로서 피난구의 방향을 명시하는 것을 말한다.

1.7.1.5 "거실통로유도등"이란 거주, 집무, 작업, 집회, 오락 그 밖에 이와 유사한 목적을 위하여 계속적으로 사용하는 거실, 주차장 등 개방된 통로에 설치하는 유도등으로 피난의 방향을 명시하는 것을 말한다.

1.7.1.6 "계단통로유도등"이란 피난통로가 되는 계단이나 경사로에 설치하는 통로유도등으로 바닥면 및 디딤 바닥면을 비추는 것을 말한다.

1.7.1.11 "입체형"이란 유도등 표시면을 2면 이상으로 하고 각 면마다 피난유도표시가 있는 것을 말한다.

2.2 피난구유도등 설치기준

2.2.1 피난구유도등은 다음의 장소에 설치해야 한다.

2.2.1.1 옥내로부터 직접 지상으로 통하는 출입구 및 그 부속실의 출입구

2.2.1.2 직통계단·직통계단의 계단실 및 그 부속실의 출입구

2.2.1.3 2.2.1.1과 2.2.1.2에 따른 출입구에 이르는 복도 또는 통로로 통하는 출입구

2.2.1.4 안전구획된 거실로 통하는 출입구

2.2.2 피난구유도등은 피난구의 바닥으로부터 높이 1.5 m 이상으로서 출입구에 인접하도록 설치해야 한다.

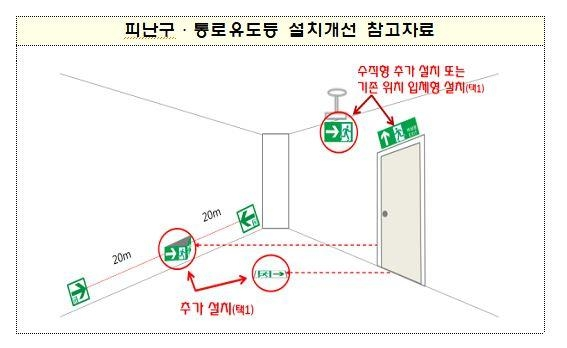

2.2.3 피난층으로 향하는 피난구의 위치를 안내할 수 있도록 2.2.1.1 또는 2.2.1.2의 출입구 인근 천장에 2.2.1.1 또는 2.2.1.2에 따라 설치된 피난구유도등의 면과 수직이 되도록 피난구유도등을 추가로 설치해야 한다. 다만, 2.2.1.1 또는 2.2.1.2에 따라 설치된 피난구유도등이 입체형인 경우에는 그렇지 않다.

2.3 통로유도등 설치기준

2.3.1 통로유도등은 특정소방대상물의 각 거실과 그로부터 지상에 이르는 복도 또는 계단의 통로에 다음의 기준에 따라 설치해야 한다.

2.3.1.1 복도통로유도등은 다음의 기준에 따라 설치할 것

2.3.1.1.1 복도에 설치하되 2.2.1.1 또는 2.2.1.2에 따라 피난구유도등이 설치된 출입구의 맞은편 복도에는 입체형으로 설치하거나, 바닥에 설치할 것

2.3.1.1.2 구부러진 모퉁이 및 2.3.1.1.1에 따라 설치된 통로유도등을 기점으로 보행거리 20 m마다 설치할 것

2.3.1.1.3 바닥으로부터 높이 1 m 이하의 위치에 설치할 것. 다만, 지하층 또는 무창층의 용도가 도매시장·소매시장·여객자동차터미널·지하역사 또는 지하상가인 경우에는 복도·통로 중앙부분의 바닥에 설치해야 한다.

2.3.1.1.4 바닥에 설치하는 통로유도등은 하중에 따라 파괴되지 않는 강도의 것으로 할 것

2.3.1.2 거실통로유도등은 다음의 기준에 따라 설치할 것

2.3.1.2.1 거실의 통로에 설치할 것. 다만, 거실의 통로가 벽체 등으로 구획된 경우에는 복도통로유도등을 설치할 것

2.3.1.2.2 구부러진 모퉁이 및 보행거리 20 m마다 설치할 것

2.3.1.2.3 바닥으로부터 높이 1.5 m 이상의 위치에 설치할 것. 다만, 거실통로에 기둥이 설치된 경우에는 기둥 부분의 바닥으로부터 높이 1.5 m 이하의 위치에 설치할 수 있다.

2.3.1.3 계단통로유도등은 다음의 기준에 따라 설치할 것

2.3.1.3.1 각층의 경사로 참 또는 계단참마다(1개 층에 경사로 참 또는 계단참이 2 이상 있는 경우에는 2개의 계단참마다)설치할 것

2.3.1.3.2 바닥으로부터 높이 1 m 이하의 위치에 설치할 것

2.3.1.4 통행에 지장이 없도록 설치할 것

2.3.1.5 주위에 이와 유사한 등화광고물·게시물 등을 설치하지 않을 것

2.8 유도등 및 유도표지의 제외

2.8.1 다음의 어느 하나에 해당하는 경우에는 피난구유도등을 설치하지 않을 수 있다.

2.8.1.1 바닥면적이 1,000 ㎡ 미만인 층으로서 옥내로부터 직접 지상으로 통하는 출입구(외부의 식별이 용이한 경우에 한한다)

2.8.1.2 대각선 길이가 15 m 이내인 구획된 실의 출입구

2.8.1.3 거실 각 부분으로부터 하나의 출입구에 이르는 보행거리가 20 m 이하이고 비상조명등과 유도표지가 설치된 거실의 출입구

2.8.1.4 출입구가 3개소 이상 있는 거실로서 그 거실 각 부분으로부터 하나의 출입구에 이르는 보행거리가 30 m 이하인 경우에는 주된 출입구 2개소 외의 출입구(유도표지가 부착된 출입구를 말한다). 다만, 공연장·집회장·관람장·전시장·판매시설·운수시설·숙박시설·노유자시설·의료시설·장례식장의 경우에는 그렇지 않다.

2.8.2 다음의 어느 하나에 해당하는 경우에는 통로유도등을 설치하지 않을 수 있다.

2.8.2.1 구부러지지 아니한 복도 또는 통로로서 길이가 30 m 미만인 복도 또는 통로

2.8.2.2 2.8.2.1에 해당하지 않는 복도 또는 통로로서 보행거리가 20 m 미만이고 그 복도 또는 통로와 연결된 출입구 또는 그 부속실의 출입구에 피난구유도등이 설치된 복도 또는 통로

2.8.3 다음의 어느 하나에 해당하는 경우에는 객석유도등을 설치하지 않을 수 있다.

2.8.3.1 주간에만 사용하는 장소로서 채광이 충분한 객석

2.8.3.2 거실 등의 각 부분으로부터 하나의 거실출입구에 이르는 보행거리가 20 m 이하인 객석의 통로로서 그 통로에 통로유도등이 설치된 객석

2.8.4 다음의 어느 하나에 해당하는 경우에는 유도표지를 설치하지 않을 수 있다.

2.8.4.1 유도등이 2.2와 2.3에 따라 적합하게 설치된 출입구·복도·계단 및 통로

2.8.4.2 2.8.1.1·2.8.1.2와 2.8.2에 해당하는 출입구·복도·계단 및 통로

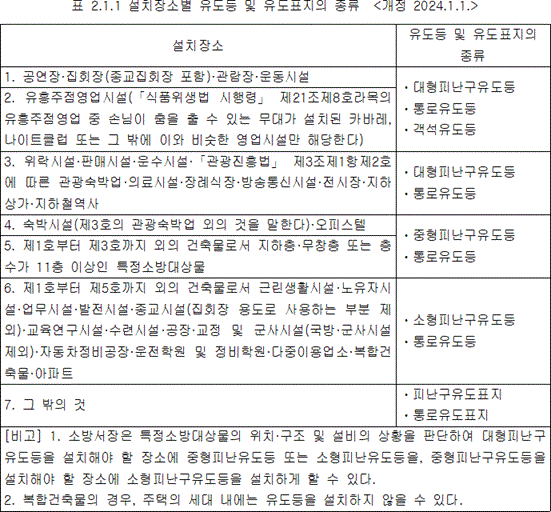

※ 유도등 종류 설치 기준
